Koblingsskjema 13-polet kontakt (ISO 11446)
Kort svar
Standard 13-polet tilhengerkontakt følger ISO 11446. Se fargekoder for hver pinne nedenfor.
Et 13-polet koblingsskjema viser hvilken farge og funksjon hver av de 13 pinnene har på en standard tilhengerkontakt etter ISO 11446. Bruk skjemaet når du kobler opp lys og strøm på tilhengeren.

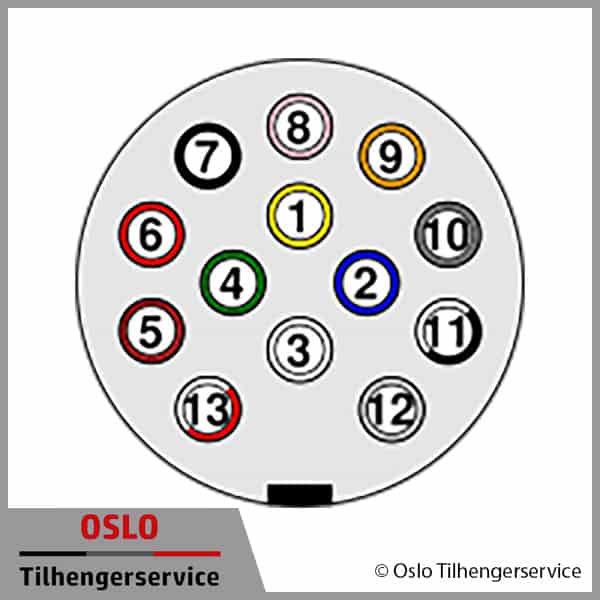

Koblingsskjema 13-polet kontakt (ISO 11446)
- Gul – Venstre blinklys
- Blå – Tåkebaklys
- Hvit – Jord (Pol 1 til 8)
- Grønn – Høyre blinklys
- Brun – Høyre baklys + nummerskiltlys + markeringslys
- Rød – Bremselys
- Sort – Venstre baklys + nummerskiltlys + markeringslys
- Rosa – Ryggelys
- Oransje – 12 Volt
- Grå – Tenningsstrøm
- Hvit/svart – Jord (pol 10 og 12)
- Lys grå – Normalt ikke i bruk/ekstra
- Hvit/rød – Jord (pol 9 12 Volt)
MERK! Dette er standard Koblingsskjema 13-polet kontakt – ISO 11446
Enkelte tilhengerleverandører kan ha egne opplegg!
Oslo Tilhengerservice fraskriver seg alt ansvar ved bruk av dette skjema!
