Koblingsskjema 7-polet kontakt (ISO 1724)
Kort svar
Standard 7-polet tilhengerkontakt følger ISO 1724. Se fargekoder for hver pinne nedenfor.
Et 7-polet koblingsskjema viser hvilken farge og funksjon hver av de 7 pinnene har på en standard tilhengerkontakt etter ISO 1724. Bruk skjemaet når du kobler opp lys på tilhengeren.

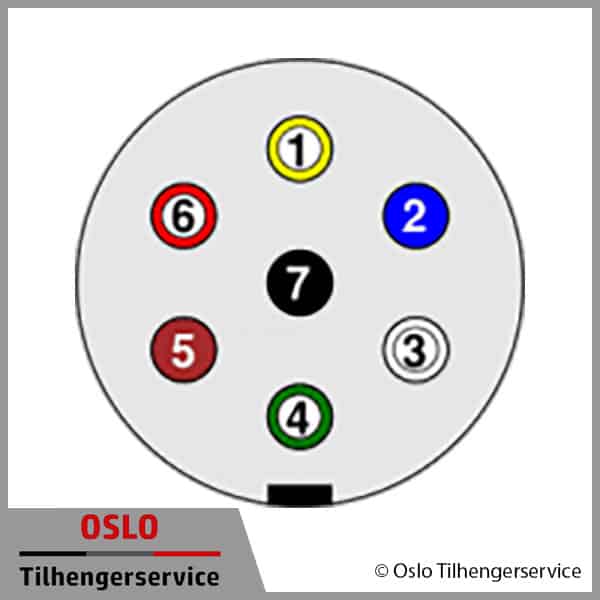

Koblingsskjema 7-polet kontakt (ISO 1724)
- Gul – Venstre blinklys
- Blå – Tåkebaklys
- Hvit – Jord
- Grønn – Høyre blinklys
- Brun – Høyre baklys + nummerskiltlys + markeringslys
- Rød – Bremselys
- Sort – Venstre baklys + nummerskiltlys + markeringslys
MERK! Dette er standard ISO 1724
Enkelte tilhengerleverandører kan ha egne opplegg!
Oslo Tilhengerservice fraskriver seg alt ansvar ved bruk av dette skjema!
