Koblingsskjema 13-polet kontakt – alle fargekoder
Kort svar
Standard 13-polet tilhengerkontakt følger ISO 11446. Se fargekoder for hver pinne nedenfor.
Et 13-polet koblingsskjema viser hvilken farge og funksjon hver av de 13 pinnene har på en standard tilhengerkontakt etter ISO 11446. Bruk skjemaet når du kobler opp lys og strøm på tilhengeren.

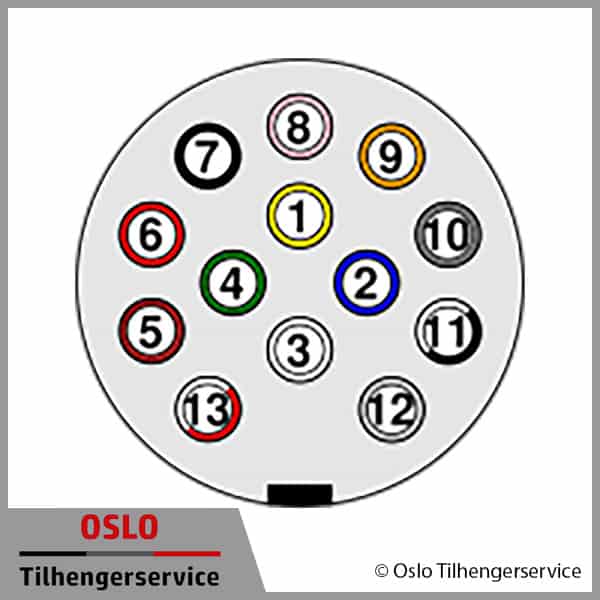

Koblingsskjema 13-polet kontakt (ISO 11446)
- Gul – Venstre blinklys
- Blå – Tåkebaklys
- Hvit – Jord (Pol 1 til 8)
- Grønn – Høyre blinklys
- Brun – Høyre baklys + nummerskiltlys + markeringslys
- Rød – Bremselys
- Sort – Venstre baklys + nummerskiltlys + markeringslys
- Rosa – Ryggelys
- Oransje – 12 Volt
- Grå – Tenningsstrøm
- Hvit/svart – Jord (pol 10 og 12)
- Lys grå – Normalt ikke i bruk/ekstra
- Hvit/rød – Jord (pol 9 12 Volt)
MERK! Dette er standard Koblingsskjema 13-polet kontakt – ISO 11446
Enkelte tilhengerleverandører kan ha egne opplegg!
Oslo Tilhengerservice fraskriver seg alt ansvar ved bruk av dette skjema!
Vanlige spørsmål
Hvilken farge har bremselyset på en 13-polet kontakt?
Bremselyset ligger på pinne 6 med rød ledning, etter standarden ISO 11446 – samme plassering som på en 7-polet kontakt.
Hva brukes de ekstra pinnene på en 13-polet kontakt til?
Utover de grunnleggende lysfunksjonene har en 13-polet kontakt: pinne 8 ryggelys (rosa), pinne 9 konstant 12V (oransje), pinne 10 tenningsstrøm (grå) og pinne 11 og 13 ekstra jord. Disse brukes blant annet til kjøleskap, batterilading og ryggelys på campingvogn.
Kan jeg koble en 13-polet tilhenger til en bil med 7-polet uttak?
Ja, med en overgang fra 7-pol til 13-pol. Merk at de ekstra funksjonene (ryggelys, 12V, tenningsstrøm) ikke vil virke, siden 7-polet uttak ikke fører disse signalene.
Adapter 7-pol til 13-pol →Hvilken standard følger en 13-polet tilhengerkontakt?
Norske og europeiske 13-polede tilhengerkontakter følger standarden ISO 11446.
Hvilken kabel trenger jeg til en 13-polet kontakt?
Du trenger en kabel med 13 ledere for å koble alle pinnene på en 13-polet kontakt.
Kabel 13 ledere →Hvor sitter ryggelyset på en 13-polet kontakt?
Ryggelyset ligger på pinne 8 med rosa ledning.
